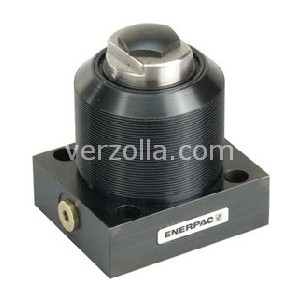

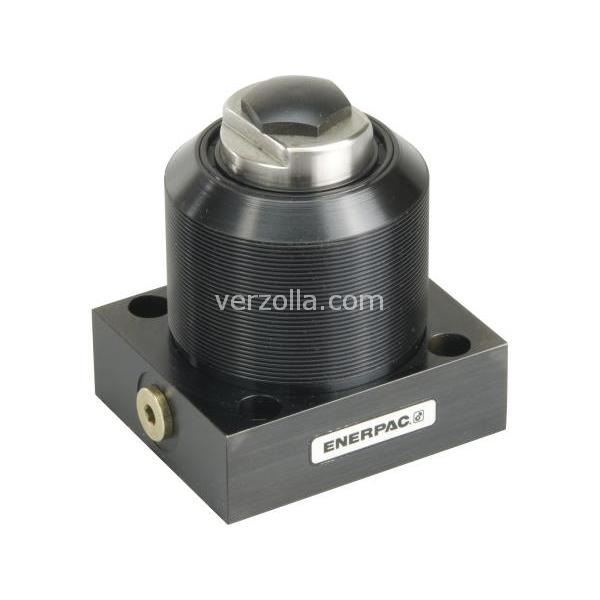

WFL222

CILINDRO
Codice: 88738
Disponibilità: Non disponibile
Marca: ENERPAC
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€1088,00
Scarica PDF

Descrizione



22,2 kN Massima forza di sostegno, 10,4 mm Corsa, Supporti, Flangia inferiore, Avanzamento idraulico

Model : WFL222
Serie : WFL
Linea di prodotto : Sistemi di bloccaggio
Il bloccaggio a bassa pressione permette l’utilizzo del circuito oleodinamico della macchina utensile.Alte capacità di supporto: capacità maggiori rispetto a modelli similari, valida alternativa a componenti di vecchia generazione.Materiali resistenti alla corrosione, compatibili con la maggior parte degli ambienti e dei fluidi di raffreddamento.Le bocche di spurgo aria sia filettate che a manifold consentono di prevenire l'ingresso di fluidi di raffreddamento nell’impianto.Riducendo al minimo la deformazione aumenta la precisione della lavorazione meccanica.La molteplicità di configurazioni di montaggio garantisce la flessibilità progettuale.Il pistone ritratto consente il caricamento del pezzo da lavorare senza incontrare ostacoli.Il pistone idraulico interno avanza consentendo al pistone esterno di avanzare sotto il carico della molla. Il manicotto di bronzo all'aumentare della pressione si deforma e blocca il pistone nella posizione di contatto al pezzo.

Pressione massima d'esercizio (bar)350
Pressione di esercizio minima (bar)48
Stile di montaggioFlangia inferiore
Massima forza di sostegno (kN)22,2
Forza del martinetto (kN)22,2
Forza della molla di contatto del pistone esteso N9,3
Forza della molla di contatto del pistone retr. N86,8
Capacità olio (cm3)3,11
Portata max olio (l/min)3,1
Corsa (mm)10,4
O-Ring collettoreARP-017
Peso (kg)2,2
Dimensione A (mm)104,9
Dimensione B (mm)94,5
Dimensione C (mm)78,0
Dimensioni C1 (mm)26,4
Dimensione D (mm)M68 X 1,5
Dimensioni D1 (mm)69,9
Dimensioni D2 (mm)82,6
Dimensione E (mm)38,00
Dimensione F (mm)25,4
Dimensioni H1 (mm)14,0
Dimensioni H2 (mm)13,2
Dimensione K (mm)M20 x 2,5
Dimensioni L (mm)6,1
Dimensioni N (mm)23,4
Dimensioni U1 (mm)55,6
Dimensioni U2 (mm)55,6
Dimensioni di montaggio A (mm)M68 x 1,5
Dimensioni di montaggio Q (mm)27,4
Dimensioni di montaggio R (mm)8,6
Dimensioni di montaggio S (mm)14,2
Dimensioni di montaggio U1 (mm)55,4
Dimensioni di montaggio U2 (mm)55,4
Dimensioni di montaggio V (mm)7,2
