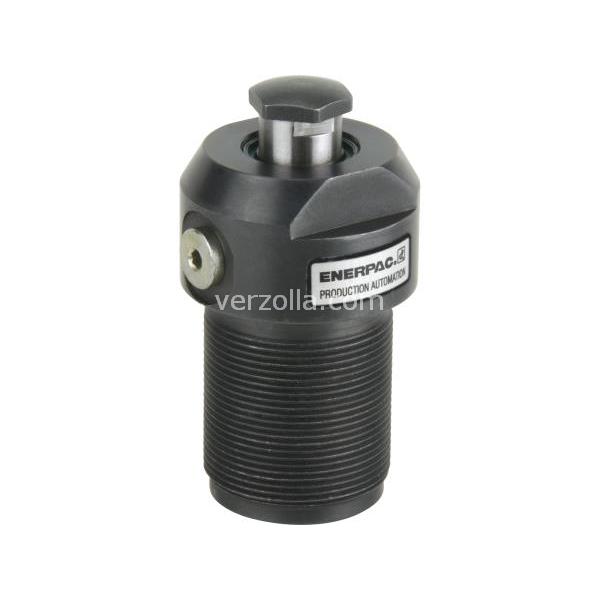

WFT72

SUPPORTO

Codice: Y0432

Disponibilità: Non disponibile

Marca: ENERPAC

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€606,90

Scarica PDF

Descrizione

7,3 kN Massima forza di sostegno, 10,2 mm Corsa, Supporti, Corpo filettato, Avanzamento idraulico

Model : WFT72
Serie : WFT
Linea di prodotto : Sistemi di bloccaggio
Il bloccaggio a bassa pressione permette l’utilizzo del circuito oleodinamico della macchina utensile.Alte capacità di supporto: capacità maggiori rispetto a modelli similari, valida alternativa a componenti di vecchia generazione.Materiali resistenti alla corrosione, compatibili con la maggior parte degli ambienti e dei fluidi di raffreddamento.Le bocche di spurgo aria sia filettate che a manifold consentono di prevenire l'ingresso di fluidi di raffreddamento nell’impianto.Riducendo al minimo la deformazione aumenta la precisione della lavorazione meccanica.La molteplicità di configurazioni di montaggio garantisce la flessibilità progettuale.Il pistone ritratto consente il caricamento del pezzo da lavorare senza incontrare ostacoli.Il pistone idraulico interno avanza consentendo al pistone esterno di avanzare sotto il carico della molla. Il manicotto di bronzo all'aumentare della pressione si deforma e blocca il pistone nella posizione di contatto al pezzo.

Pressione massima d'esercizio (bar)	350
Pressione di esercizio minima (bar)	48
Stile di montaggio	Corpo filettato
Massima forza di sostegno (kN)	7,3
Forza del martinetto (kN)	7,3
Forza della molla di contatto del pistone esteso N	8,9
Forza della molla di contatto del pistone retr. N	25,8
Capacità olio (cm3)	0,66
Portata max olio (l/min)	0,7
Corsa (mm)	10,2
Peso (kg)	0,2
Dimensione A (mm)	89,7
Dimensione B (mm)	79,5
Dimensioni C1 (mm)	26,2
Dimensione D (mm)	M35 x 1,5
Dimensioni D1 (mm)	43,7
Dimensione E (mm)	15,01
Dimensione F (mm)	13,0
Dimensione K (mm)	M10 x 1,5
Dimensioni L (mm)	4,6
Dimensioni M (mm)	34,0
Dimensioni N (mm)	13,0
Dimensioni W (mm)	41,9
