169-201-10 (ex169-201)

MICROMETRO PER ESTERNI 0-25MM

Codice: P0126

Disponibilità: Non disponibile

Codice del produttore: 169-201-10

Marca: MITUTOYO

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

€297,00

Scarica PDF

Descrizione

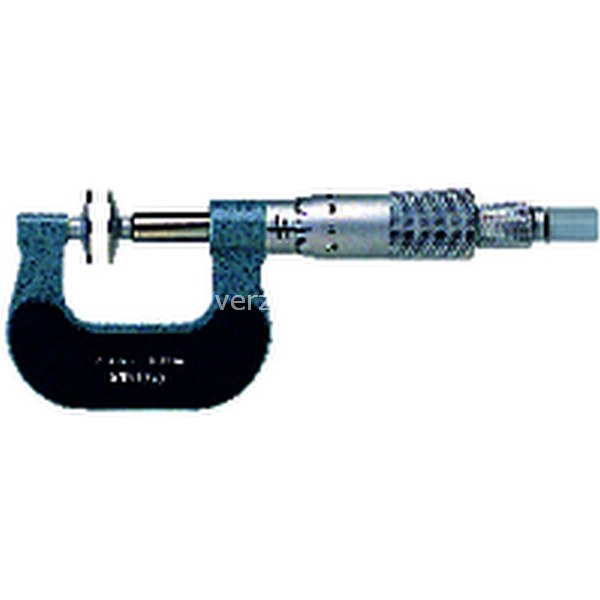

Micrometro con stelo non rotante e superfici di misura a disco

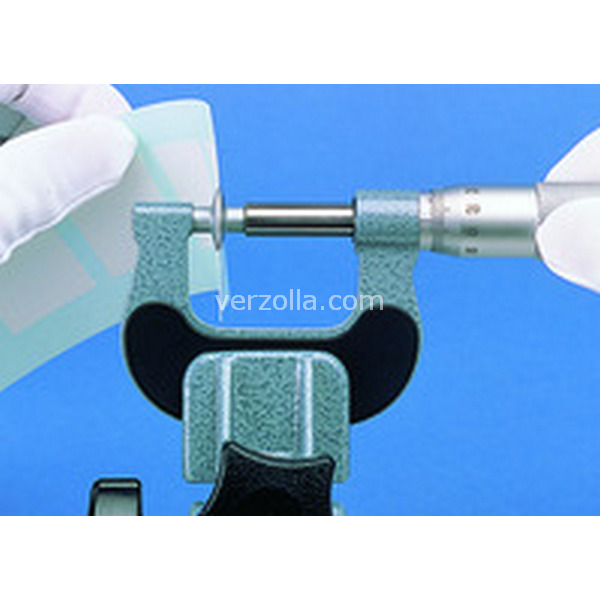

Micrometri con contatti di misura a discoModelli analogiciCon stelo non rotante e superfici di misura a disco.Misura della lunghezza della tangente di base di cilindri e ingranaggi elicoidali.Misura di ingranaggi con modulo 0,5 - 6.Per la misura di feltro, gomma, cartone, stoffa, etc.

Digital/Analog	Analog
Accuracy	Refer to the list of specifications.
Range	0-25
Scale	Thimble and sleeve satin chrome finish, ø 18 mm
Graduation	0,01mm
Flatness	1 µm
Parallelism	4 µm/0.00016 for models up to 50 mm/2" 6 µm/0.00024" for models over 50 mm/2"
Measuring spindle	ø 8 mm, spindle pitch 0.5 mm
Inch-Metric	Metric
Accuracy	±4
Measuring force	8.02 N ± 0,8 N (169-101), 5 - 10
L	37,5
A	6
B	13,5
C	25
Delivered	Including box, key
Mass	230
Article Type	Product
Articlegroup	10
Articlegroup Subgroup	1000
relevant for catalog	International
Export-Web (1=yes)	1
Features	• The Disc Micrometer is designed to easily measure the root tangent dimension of spur and helical gears.• Non-rotating spindle eliminates torque on workpiece.• Diameter of measuring disc: 20mm.• With Ratchet Stop for constant force.
Imes relevant (1=yes)	1
