542-158

TRASDUTTORE LINEARE

Codice: Q5486

Disponibilità: Non disponibile

Codice del produttore: 542-158

Marca: MITUTOYO

Unità di misura: NR

Quantitativi ammessi: multipli di 1X

Da preventivare

Scarica PDF

Descrizione

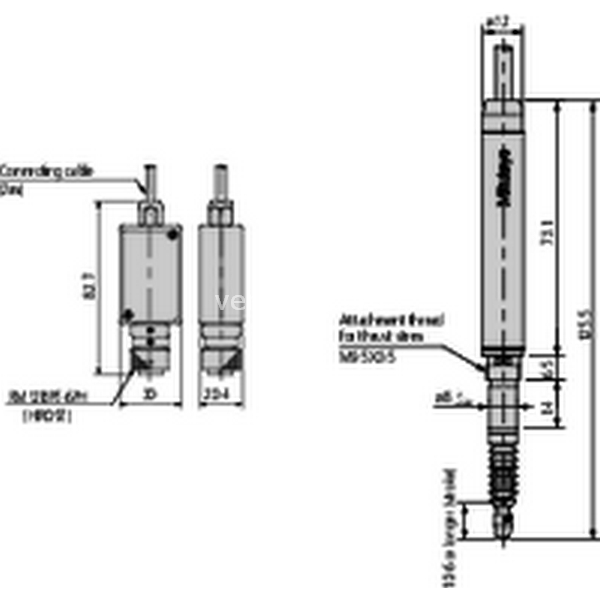

TRASDUTTORE ELETTR. "LGK

Tipo sottileUscita segnali a onda quadra differenziale per un'ampio range di applicazioni Diametro ridotto per installazione in spazi limitati.La riga ottica integrata garantisce alta precisione per tutto il campo di misura.Lunga durata grazie al sistema di guida dello stelo su cuscinetti a sfera .

Range	0-10
Measuring force *1	0.8 N/0.75 N/0.7 N
Resolution	0,0001
Scale	Photoelectric linear encoder
Max. response speed	Stem Ø
8	Contact point
Ø 3 mm carbide ball, thread: M 2,5 x 0,45	Accuracy
(0,8 + L/50) µm	Signal pitch
0,4	Cable length
2	Power supply
5 V (4,5 V to 5,2 V)	Max. response speed
400	Output signal
90° phase difference, differential square wave (RS-422A equivalent) minimum edge distance 200 ns (0,1 µm type), 200 ns (0,5 µm type), 400 ns (1 µm type)	Environmental conditions
0° C to 40° C (20% to 80% rel. humidity, no condensation)	Bearing type
Linear ball bearing	Article Type
Product	Articlegroup
611	Articlegroup Subgroup
61100	Mass
175	relevant for catalog
