Dimensioni:
Foro: 55 mm
Diametro: 106,5 mm
Spessore: 21 mm
Peso: 0,69 kg
Dettagli
- EAN-Code : 07316576679803
- Taric number : 84821090

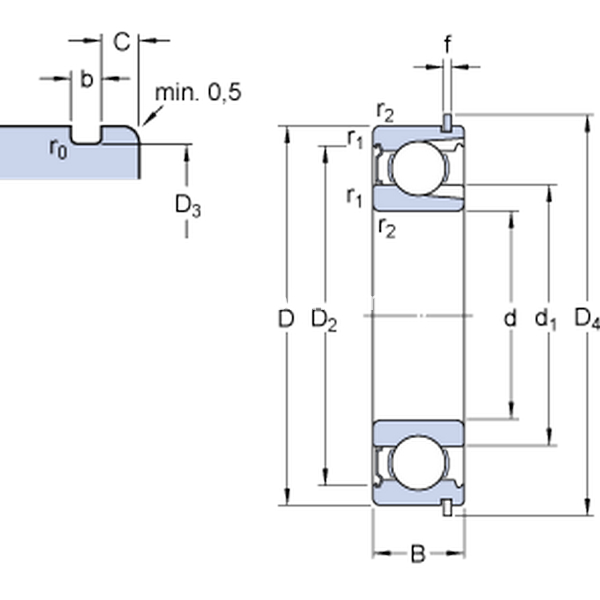

Dimensioni | d | | 55 | mm | D | | 100 | mm | B | | 21 | mm | d1 | ≈ | 69.06 | mm | D2 | ≈ | 89.4 | mm | D3 | | 96.8 | mm | D4 | | 106.5 | mm | b | | 2.7 | mm | C | | 3.28 | mm | f | | 2.46 | mm | r0 | max. | 0.6 | mm | r1,2 | min. | 1.5 | mm | |

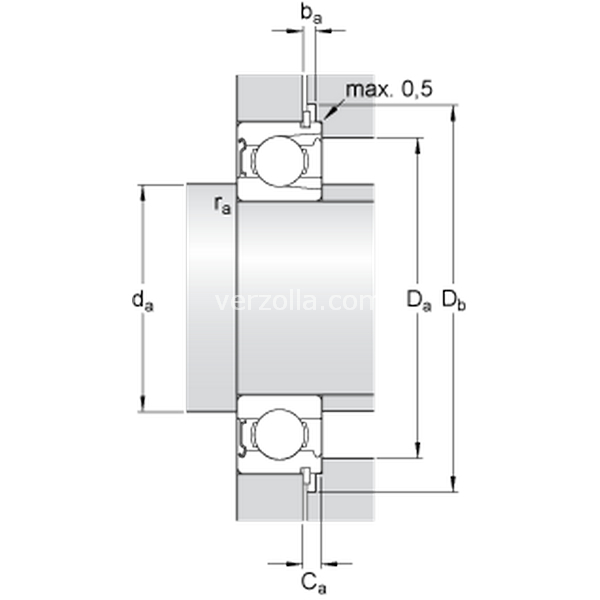

Dimensioni Dello Spallamento | da | min. | 64 | mm | da | max. | 68.9 | mm | Da | max. | 91 | mm | Db | min. | 108 | mm | ba | min. | 3 | mm | Ca | max. | 5.74 | mm | ra | max. | 1.5 | mm | |
Dati Di Calcolo | Coefficiente di carico dinamico | C | | 48.4 | kN | Coefficiente di carico statico di base | C0 | | 44 | kN | Carico limite di fatica | Pu | | 1.86 | kN | Velocità di riferimento | | | 12000 | r/min | Velocità limite | | | 7000 | r/min | Fattore di calcolo | kr | | 0.04 | | |
Massa | |
Prodotti Appropriati | Anello di ancoraggio | | | SP 100 | |
