Dimensioni:
Foro: 55 mm
Diametro: 129,7 mm
Spessore: 29 mm
Peso: 1,5 kg
Dettagli
- EAN-Code : 07316576680519
- Taric number : 84821090

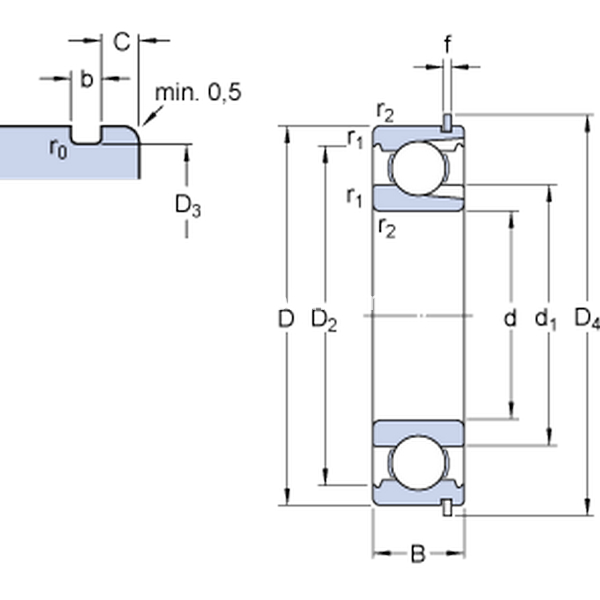

Dimensioni | d | | 55 | mm | D | | 120 | mm | B | | 29 | mm | d1 | ≈ | 75.34 | mm | D2 | ≈ | 103.7 | mm | D3 | | 115.21 | mm | D4 | | 129.7 | mm | b | | 3.1 | mm | C | | 4.06 | mm | f | | 2.82 | mm | r0 | max. | 0.6 | mm | r1,2 | min. | 2 | mm | |

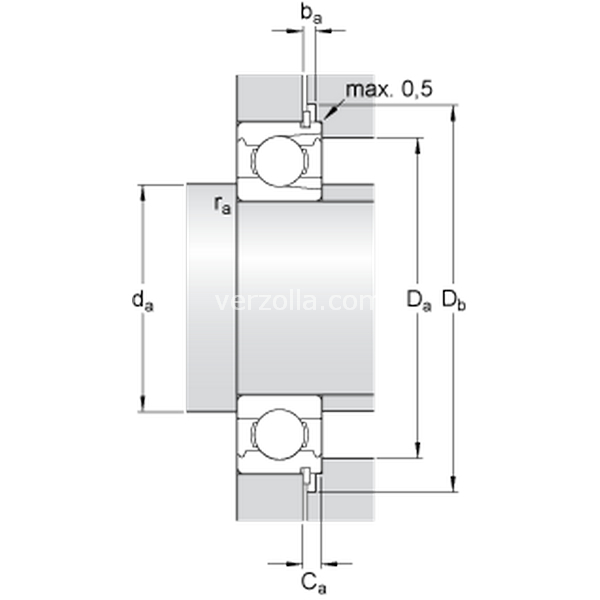

Dimensioni Dello Spallamento | da | min. | 66 | mm | Da | max. | 109 | mm | Db | min. | 131 | mm | ba | min. | 3.5 | mm | Ca | max. | 6.88 | mm | ra | max. | 2 | mm | |
Dati Di Calcolo | Coefficiente di carico dinamico | C | | 79.2 | kN | Coefficiente di carico statico di base | C0 | | 67 | kN | Carico limite di fatica | Pu | | 2.85 | kN | Velocità di riferimento | | | 10000 | r/min | Velocità limite | | | 6300 | r/min | Fattore di calcolo | kr | | 0.05 | | |
Massa | |
Prodotti Appropriati | Anello di ancoraggio | | | SP 120 | |
