Dimensioni:
Foro: 10 mm
Diametro: 34,7 mm
Spessore: 9 mm
Peso: 0,0342 kg
Dettagli
- EAN-Code : 07316570662412
- Taric number : 84821090

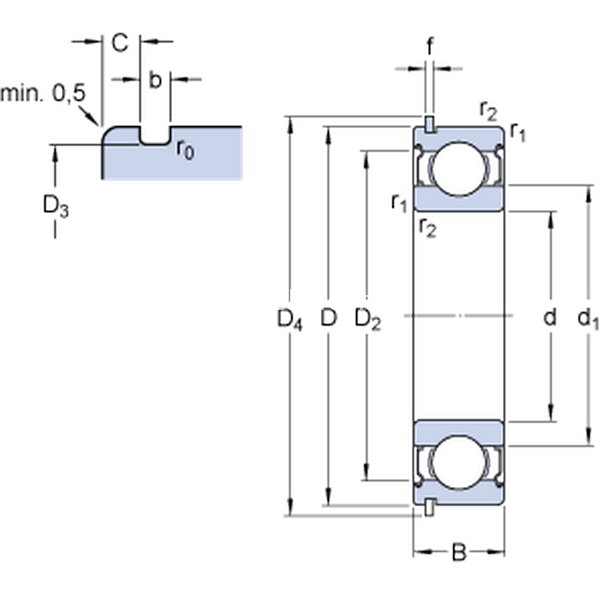

Dimensioni | d | | 10 | mm | D | | 30 | mm | B | | 9 | mm | d1 | ≈ | 17 | mm | D2 | ≈ | 24.72 | mm | D3 | | 28.17 | mm | D4 | | 34.7 | mm | b | | 1.35 | mm | C | | 2.06 | mm | f | | 1.12 | mm | r0 | max. | 0.4 | mm | r1,2 | min. | 0.6 | mm | |

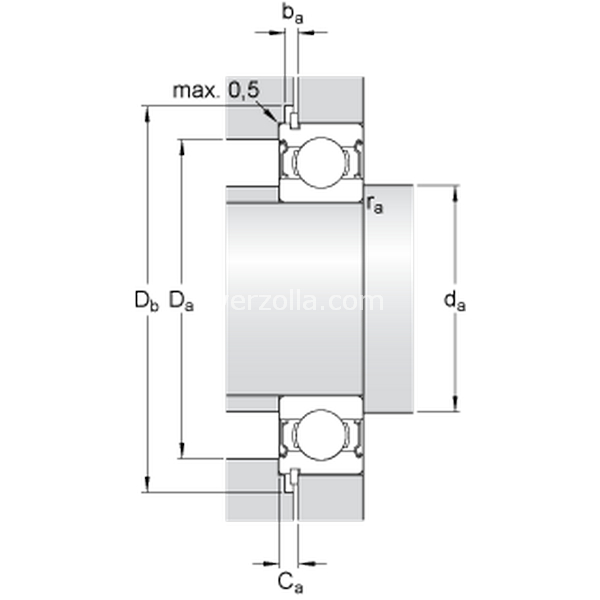

Dimensioni Dello Spallamento | da | min. | 14.2 | mm | da | max. | 16.9 | mm | Da | max. | 25.8 | mm | Db | min. | 36 | mm | ba | min. | 1.5 | mm | Ca | max. | 3.18 | mm | ra | max. | 0.6 | mm | |
Dati Di Calcolo | Coefficiente di carico dinamico | C | | 5.4 | kN | Coefficiente di carico statico di base | C0 | | 2.36 | kN | Carico limite di fatica | Pu | | 0.1 | kN | Velocità di riferimento | | | 56000 | r/min | Velocità limite | | | 28000 | r/min | Fattore di calcolo | kr | | 0.025 | | Fattore di calcolo | f0 | | 13.1 | | |
Massa | |
Prodotti Appropriati | Anello di ancoraggio | | | SP 30 | |
