Dimensioni:
Foro: 35 mm
Diametro: 86,6 mm
Spessore: 21 mm
Peso: 0,46 kg
Dettagli
- EAN-Code : 07316577738783
- Taric number : 84821090

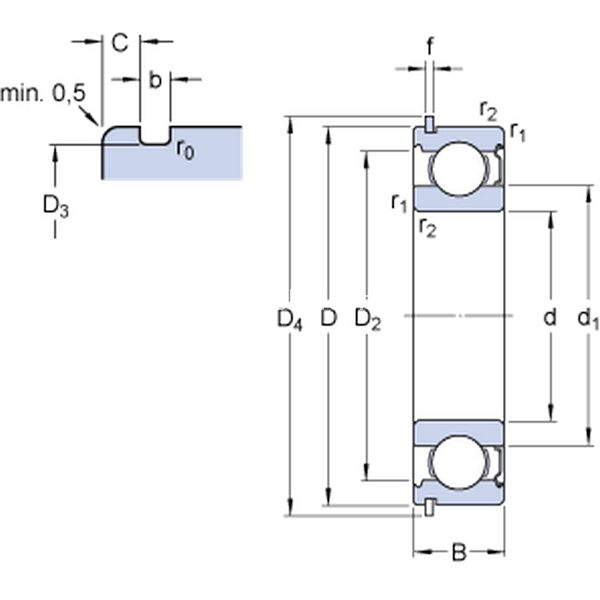

Dimensioni | d | | 35 | mm | D | | 80 | mm | B | | 21 | mm | d1 | ≈ | 49.56 | mm | D2 | ≈ | 69.2 | mm | D3 | | 76.81 | mm | D4 | | 86.6 | mm | b | | 1.9 | mm | C | | 3.28 | mm | f | | 1.7 | mm | r0 | max. | 0.6 | mm | r1,2 | min. | 1.5 | mm | |

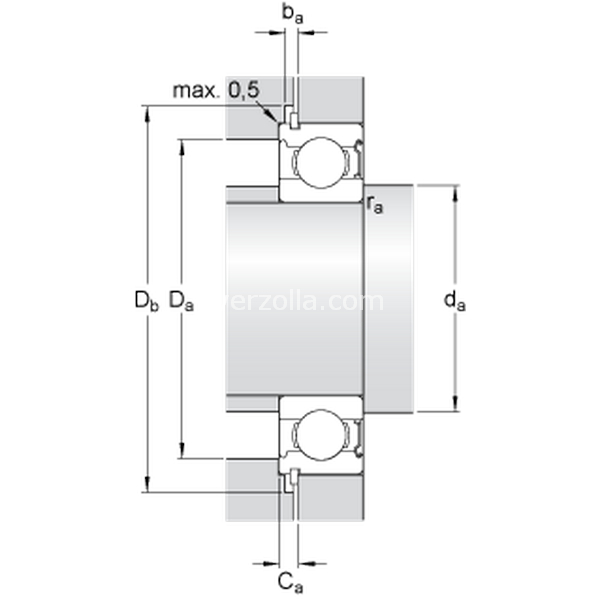

Dimensioni Dello Spallamento | da | min. | 44 | mm | da | max. | 49.5 | mm | Da | max. | 71 | mm | Db | min. | 88 | mm | ba | min. | 2.2 | mm | Ca | max. | 4.98 | mm | ra | max. | 1.5 | mm | |
Dati Di Calcolo | Coefficiente di carico dinamico | C | | 35.1 | kN | Coefficiente di carico statico di base | C0 | | 19 | kN | Carico limite di fatica | Pu | | 0.82 | kN | Velocità di riferimento | | | 19000 | r/min | Velocità limite | | | 12000 | r/min | Fattore di calcolo | kr | | 0.03 | | Fattore di calcolo | f0 | | 13 | | |
Massa | |
Prodotti Appropriati | Anello di ancoraggio | | | SP 80 | |
