Dimensioni:
Foro: 45 mm
Diametro: 106,5 mm
Spessore: 25 mm
Peso: 0,871 kg
Dettagli
- EAN-Code : 07316571011288
- Taric number : 84821090

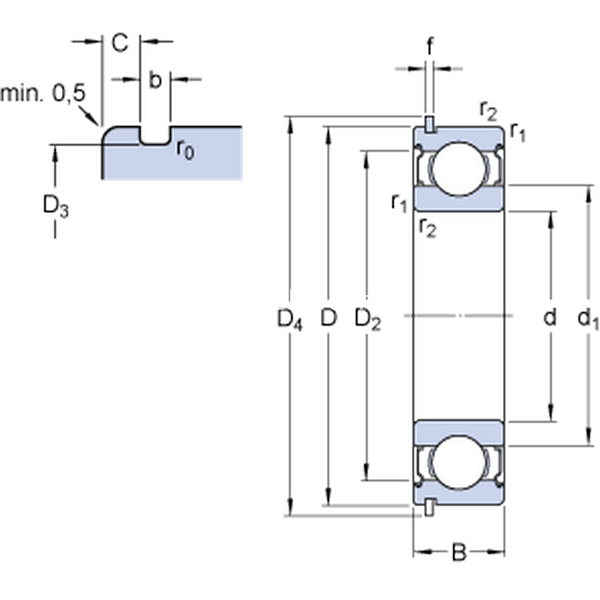

Dimensioni | d | | 45 | mm | D | | 100 | mm | B | | 25 | mm | d1 | ≈ | 62.18 | mm | D2 | ≈ | 86.7 | mm | D3 | | 96.8 | mm | D4 | | 106.5 | mm | b | | 2.7 | mm | C | | 3.28 | mm | f | | 2.46 | mm | r0 | max. | 0.6 | mm | r1,2 | min. | 1.5 | mm | |

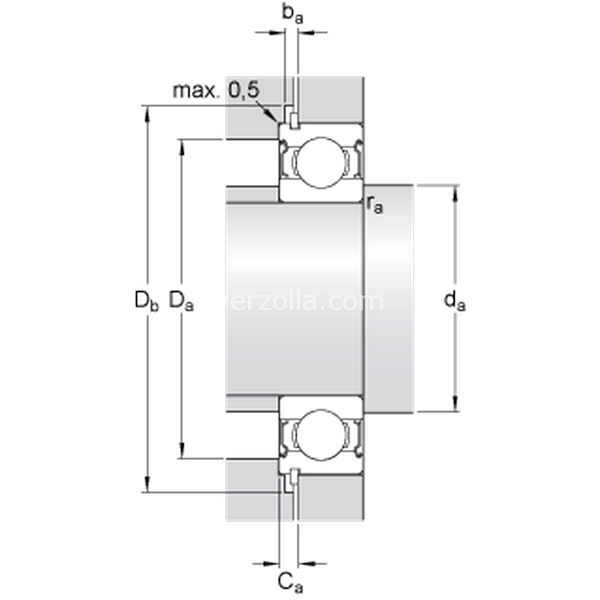

Dimensioni Dello Spallamento | da | min. | 54 | mm | da | max. | 62.1 | mm | Da | max. | 91 | mm | Db | min. | 108 | mm | ba | min. | 3 | mm | Ca | max. | 5.74 | mm | ra | max. | 1.5 | mm | |
Dati Di Calcolo | Coefficiente di carico dinamico | C | | 55.3 | kN | Coefficiente di carico statico di base | C0 | | 31.5 | kN | Carico limite di fatica | Pu | | 1.34 | kN | Velocità di riferimento | | | 15000 | r/min | Velocità limite | | | 7500 | r/min | Fattore di calcolo | kr | | 0.03 | | Fattore di calcolo | f0 | | 13 | | |
Massa | |
Prodotti Appropriati | Anello di ancoraggio | | | SP 100 | |
