Dimensioni:
Foro: 50 mm
Diametro: 139,7 mm
Spessore: 31 mm
Peso: 1,9468 kg
Dettagli
- EAN-Code : 07316571120034
- Taric number : 84821090

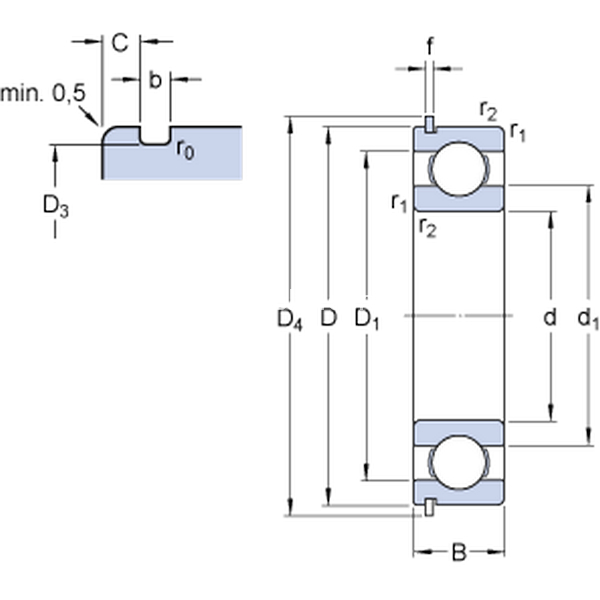

Dimensioni | d | | 50 | mm | D | | 130 | mm | B | | 31 | mm | d1 | ≈ | 75.46 | mm | D1 | ≈ | 104.25 | mm | D3 | | 125.22 | mm | D4 | | 139.7 | mm | b | | 3.1 | mm | C | | 4.06 | mm | f | | 2.82 | mm | r0 | max. | 0.6 | mm | r1,2 | min. | 2.1 | mm | |

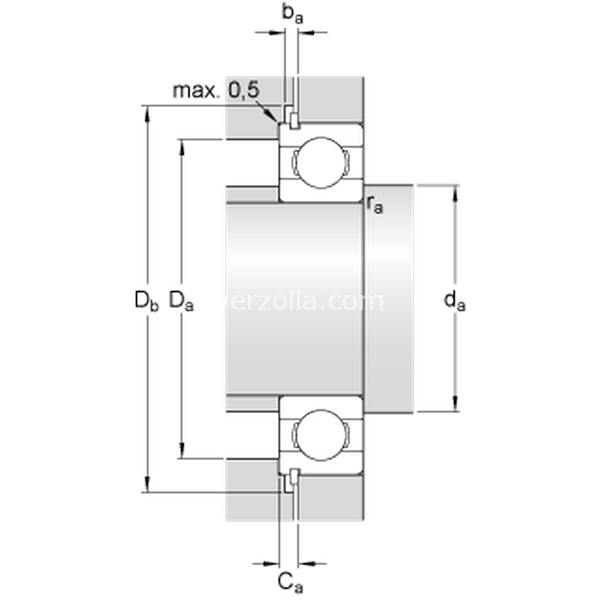

Dimensioni Dello Spallamento | da | min. | 64 | mm | Da | max. | 116 | mm | Db | min. | 141 | mm | ba | min. | 3.5 | mm | Ca | max. | 6.88 | mm | ra | max. | 2 | mm | |
Dati Di Calcolo | Coefficiente di carico dinamico | C | | 87.1 | kN | Coefficiente di carico statico di base | C0 | | 52 | kN | Carico limite di fatica | Pu | | 2.2 | kN | Velocità di riferimento | | | 12000 | r/min | Velocità limite | | | 7500 | r/min | Fattore di calcolo | kr | | 0.035 | | Fattore di calcolo | f0 | | 12 | | |
Massa | |
Prodotti Appropriati | Anello di ancoraggio | | | SP 130 | |
