  6. CUSCINETTO NNF 5005 ADB-2LSV SKF
SCHEDA ARTICOLO
Immagine di NNF 5005 ADB-2LSV Immagine di NNF 5005 ADB-2LSV Immagine di NNF 5005 ADB-2LSV
Immagine di NNF 5005 ADB-2LSV
Immagine di NNF 5005 ADB-2LSV Immagine di NNF 5005 ADB-2LSV Immagine di NNF 5005 ADB-2LSV

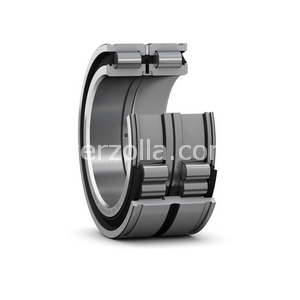

NNF 5005 ADB-2LSV

CUSCINETTO
Codice: 22191
Disponibilità: disponibile
Marca: SKF
Unità di misura: NR
Quantitativi ammessi: multipli di 1X
€144,25
Scarica PDF

Descrizione

Dimensioni: Foro: 25 mm Diametro: 47 mm Spessore: 30 mm


Dettagli

  • EAN-Code : 07316572507735
  • Taric number : 84825000

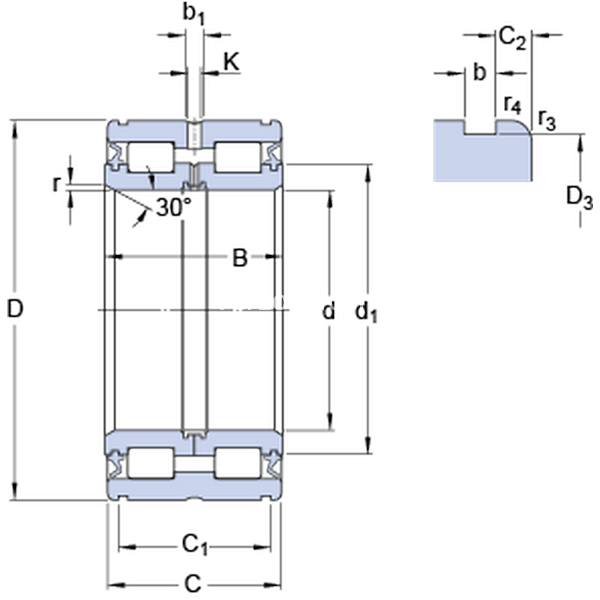

Dimensioni
d 25mm
D 47mm
B 30mm
C 29mm
d1≈35.4mm
D3 45.2mm
C1 24.7mm
 +0.2mm
C2 2.15mm
b 1.8mm
b1 6.5mm
K 3.5mm
rmin.0.5mm
r3,4min.0.3mm

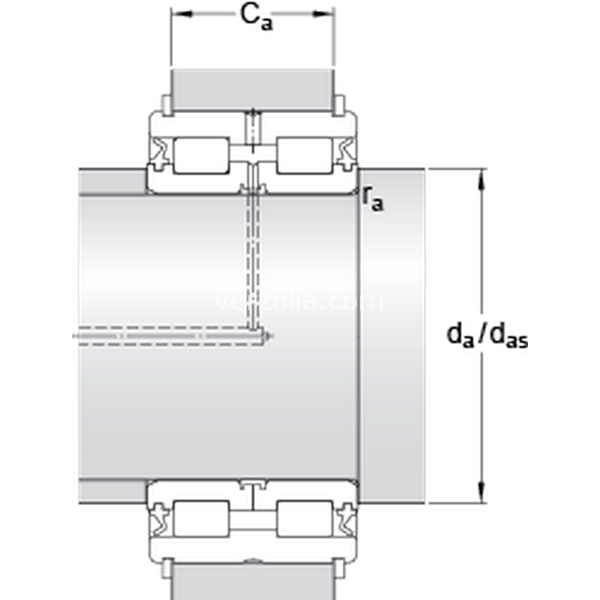

Dimensioni Dello Spallamento
damin.29mm
das 33.6mm
Ca1 21.5mm
 -0.2mm
Ca2 21mm
 -0.2mm
ramax.0.3mm

Ca1 si applica per anelli di ancoraggio serie SW e Ca2 per anelli di ancoraggio conformi alla DIN 471

Dati Di Calcolo
Coefficiente di carico dinamicoC 50.1kN
Coefficiente di carico statico di baseC0 65.5kN
Carico limite di faticaPu 6.8kN
Velocità limite  3000r/min
Fattore di calcolokr 0.4
Massa
Massa cuscinetto  0.24kg
Prodotti Appropriati
Anello di arresto (Seeger) per anello di ancoraggio  SW 47
Anello di ancoraggio conforme a norma DIN 471  47x1.75
