Dimensioni:
Foro: 68,262 mm
Diametro: 120 mm
Spessore: 68,3 mm
Peso: 1,597 kg
Dettagli
- EAN-Code : 07316576617447
- Taric number : 84821090

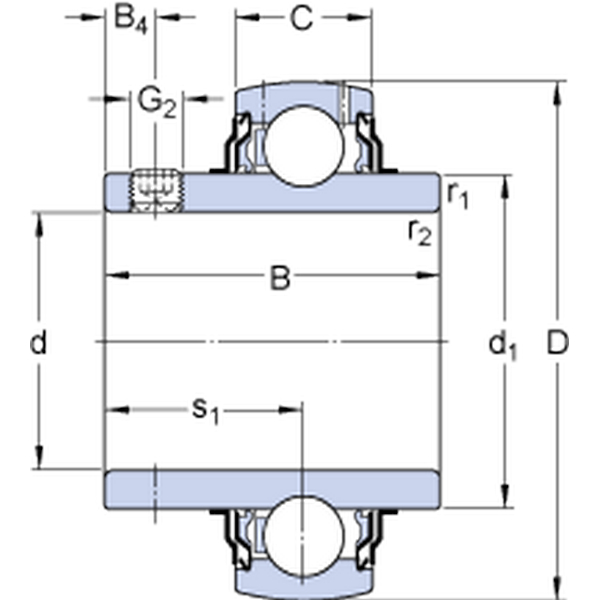

Dimensioni | d | | 68.263 | mm | D | | 120 | mm | B | | 68.3 | mm | C | | 27 | mm | d1 | ≈ | 82.5 | mm | B4 | | 10 | mm | r1,2 | min. | 1.5 | mm | s1 | | 42.9 | mm | G2 | | 3/8-24 UNF | |
Dati Di Calcolo | Coefficiente di carico dinamico | C | | 57.2 | kN | Coefficiente di carico statico di base | C0 | | 40 | kN | Carico limite di fatica | Pu | | 1.7 | kN | Velocità limite con tolleranza albero h6 | | | 3000 | r/min | Fattore di calcolo | f0 | | 15 | | |
Massa | |
Informazioni Di Montaggio | Dimensioni chiave esagonale per vite di pressione | N | | 4.763 | mm | Coppia di serraggio consigliata per vite di pressione | | | 16.5 | N·m | |
